Heizen
PlattenHeizkörper

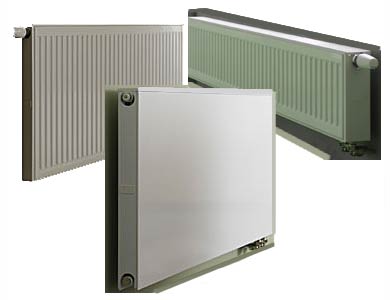

Neue Heizkörpergeneration: FlachHeizkörper Therm X2 - Deutlich mehr Dynamik, optimale Behaglichkeit in jedem Betriebspunkt und hohe energetischer Effizienz.
Wührend bei der bisherigen FlachHeizkörper-Technik alle Platten parallel geschaltet sind und damit gleichzeitig durchströmt werden, arbeitet der Therm X2 nach einem vällig neuen, einzigartigen Prinzip: der seriellen Durchströmung (bis zu 11 % Energieeinsparung). D. h. die Frontplatte wird mit den dahinter Liegenden Platten in Reihe geschaltet und damit zuerst vom Vorlauf durchströmt. Im Regelbetrieb reicht die Leistung der vorderen Platte vällig aus und die nachgeschaltete Platte wird kaum erWärmt. Erst mit steigendem Leistungsbedarf trägt auch sie mit hoher Konvektionsleistung zur raschen RaumerWärmung bei.
Exakt angepasst an die Forderungen der neuen Normen und Verordnungen sowie die verbesserten Dämmstandards in Neubau und Renovierung.
Aufbau:
- Glatte, brillant beschichtete Frontabdeckung.
- Integrierte Ventilgarnitur mit voreingestellten kv-Werten.
- Anschluss seitlich rechts/links oder mit Mittenanschluss.
- Universell anschlussfertig für Ein- und Zweirohrsysteme.
- Obere Abdeckung und seitliche Blende serienmäßig.
- Typ 12, 20, 22, 30, 33
- Bauhöhen 300 – 900 mm
- Baulängen 400 – 3000 mm*
*nicht bei allen Typen/ Baulängen
| Therm X2 Profil-V /-VM / -K | 10 | 11 | 12 | 22 | 33 |
| Bauhähe in mm | 300 - 900 mm | ||||
| Strahlungsanteil herkämmlicher FHK* | 50 % | 35 % | 20 % | 20 % | 10 % |
| Strahlungsanteil Therm X2* | 30 % | 30 % | 20 % | ||
* in Volllastbetrieb bei 100% Massenstrom / Die Strahlungsleistung des Therm X2 erhäht sich bei den Typen 12 und 22 um das 1,5-fache und bei Typ 33 um das 2-fache gegenüber herkämmlichen FlachHeizkörpern.

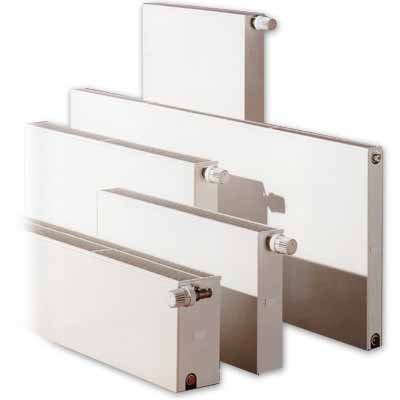

Programm Plan und PlanventilHeizkörper

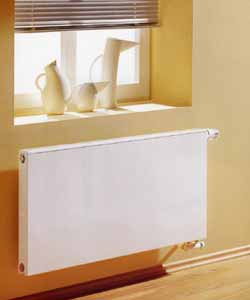

Das Plan-Heizkörper-Programm.
Heizkörper-Design, mit dem in der Raumgestaltung alles glatt geht. Durch superglatte, brillant beschichtete Frontabdeckung. Ohne umlaufende Sicken.
Allseits sauber geschlossen, mit oberer Abdeckung. Wärme in Best-Form. Ausgestattet mit neuester Niedertemperatur-Technik für hohe Heizleistung und feinfählige Regelung. Schnell und problemlos zu montieren. Montagefertig spezialverpackt.
Geeignet für alle Wärme-Quellen. Universell anschluäfertig für Ein- und Zweirohrsysteme.
| Typ Plan | 10 | 11 | 12 | 22 | 33 |
| Maße in mm |  |  |  |  |  |
| Bauhöhen | 305-905 | 305-905 | 505-905 | 305-905 | 305-905 |
| Baulängen | 405-3005 | 405-3005 | 205-3005 | 405-3005 | 405-3005 |
| Bautiefen | 48 | 61 | 66 | 102 | 157 |

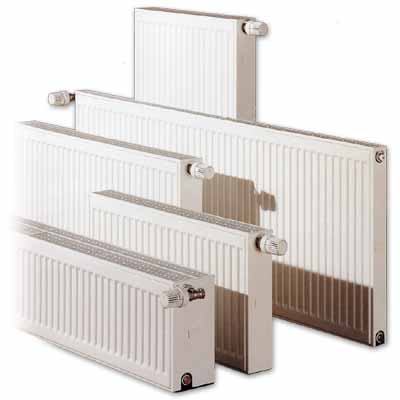

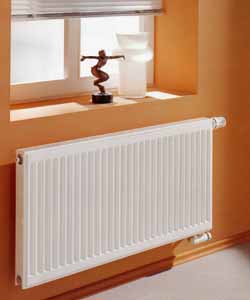

Programm Profil- und ProfilventilHeizkörper
Das Profil-Heizkörper-Programm. Wärmetechnik, die sich bezahlt macht. Hoch in der spezifischen Wärmeleistung, feinfählig in der Regelung.
Mit Qualitätsgarantie. Modern, Leistungsstark, raumsparend. Mit oberer Abdeckung und seitlichen Blenden. Fertiglackiert im hochwertigen, umweltfreundlichen Zweischicht-Lackierverfahren. Schnell und problemlos zu montieren. Montagefertig spezialverpackt.
Geeignet für alle Wärme-Quellen. Universell anschluäfertig für Ein- und Zweirohrsysteme.
| Typ Plan | 10 | 11 | 12 | 22 | 33 |
| Maße in mm |  |  |  |  |  |
| Bauhöhen | 300-900 | 300-900 | 500-900 | 300-900 | 300-900 |
| Baulängen | 400-3000 | 400-3000 | 400-2000 | 400-3000 | 400-3000 |
| Bautiefen | 46 | 59 | 64 | 100 | 155 |
